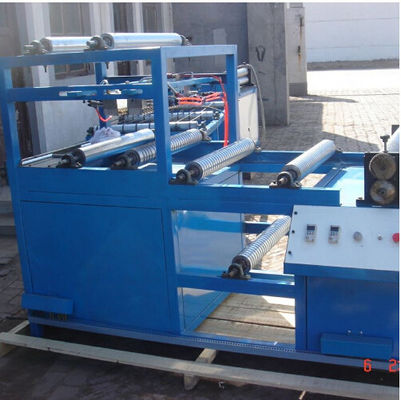

Полн-Автоматическое совмещенное HEPA плиссируя машину при горячий аппликатор Melt, плиссируя высоту 100-300mm

Полн-Автоматическое совмещенное HEPA плиссируя машину при горячий аппликатор Melt, плиссируя высоту 100-300mm

Общее описание

производственная линия 1.The подгоняна для того чтобы плиссировать средства фильтра при горячий melt распределяя в тоже время управлением мотора сервопривода.

машина 2.This совмещает роторные плиссировать и нож плиссируя совместно для того чтобы обеспечить хороший плиссировать к всем видам материала;


Компоненты машины

1. De-койлер
2. Он-лайн разрезая прибор
3. прибор Pre-маркировки
4. Горячая система melt
5. Нож плиссируя систему
6. Собирая система

Спецификации

1. De-койлер

A. Работая ширина: 1200mm;
B. Вал с фиксируя болтами: диаметр 65mm;
C. максимальная нагрузка: 150kg;
D. максимальный диаметр крена: 1000mm
E. Управляемый мотор (подгонянный): 0.75Kw
F. Механизм управления напряжения
G. Вес машины: 300Kg
H. Размер машины: 1300mm*950mm*1300mm

2. Он-лайн разрезая прибор

A. Работая ширина: 1200mm
B. 6 пневматических разрезая ножей (2 с круглыми лезвиями и 4 с лезвиями зазубрины)
C. Давление: 0.6Mpa
D. Регулируемая разрезая ширина
E. Скорость: 0.5m-12m/min (регулируемое);
F. Вес машины: 350Kg
G. Размер машины: 1000mm*1500mm*1100mm

3. Pre-маркировка прибор-оборудованная с горячей системой melt совместно

A. Работая ширина: 1200mm
B. Расстояние маркировки: 100-300mm;
C. Сила мотора: 3.75Kw
D. Вес машины: 400kg

4. Горячая система melt

A. Емкость бака: 60L (2 комплекта)
B. Длина шланга: блоки 3.6m-four
C. Сила мотора: 400W
D. Плавя сила: 8Kw
E. Плавя скорость: 45kg/h;
F. максимальное распределяя количество: 1000g/min;
G. Насос с зубчатой передачей: 12cc/rev;
H. Макс RPM насоса: 45RPM;
I. максимальная плавя температура: 230 градусов
J. Горячий тип melt: PE/EVA/PP/PO
K. 48 nozzles каждая сторона; Каждое сопло имеет отдельно модуль и один комплект модулей проконтролирован 4 клапанами соленоида (MAC США);
L. Клеить вариант: 2 стороны; Одна сторона; Непрерывно, периодически; Автоматический; Ручной;
M. Размер сопла: 0.8mm
Давление N. 0.6Mpa;
O. Вес машины: 450kg/set;
P. Размер машины: 1200mm*1600mm*1700mm

5. Нож плиссируя систему

A. Плиссировать высоту: 100-300mm (servocontrol-автоматическая регулировка)
B. Скорость: 0-150pleats/min (регулируемое)
C. Сила мотора: 3.75Kw
D. Сила топления: 4Kw (pre и плита топлени-алюминия столба)
E. Температура топления: 20-200 степень (регулируемая)
F. Воздушное давление: 0.6Mpa;
G. Управление мотора сервопривода;
H. С подсчитывая функцией
I. экран касания PLC;
J. Вес машины: 1950kg
K. Размер машины: 1670mm*1720mm*1240mm (L*W*H)


6. Собирая система

A. Ширина: 1225mm
B. Длина: 3m
C. Сила мотора: 0.75Kw

Примечания для спецификаций:

1. Рамка машины: Прессованная алюминиевая и стальная плита;
2. Электропитание: 380V/3PHASE/50Hz
